Комплекс Рифей-Буран-Эстакада

5 580 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 600 шт/час
Плитка тротуарная 200х100 мм кв. м: 56 м2/час
Камень бордюрный 1000×300×150 мм: 80 шт/час

Технические характеристики:

Установленная мощность: 48,5 кВт
Масса: 12 800 кг
Длина: 11.4 м
Ширина: 4.8 м
Высота: 7 м
Режим работы: автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

- Одно рабочее место оператора
- Полностью автоматизированный комплекс, работа Формующего блока и РБУ происходит по принципу «Одна кнопка»
- Максимальная степень защищенности от «человеческого фактора»
- Производит дорожный бордюр ГОСТ
- Производит 2-х слойную плитку

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

    Предназначен для изготовления бетонных изделий: стеновых блоков, брусчатки, тротуарных и дорожных бордюров, лотков, кирпичей и облицовочных камней.
    Подготовку, дозирование и изготовление бетонной смеси производит бетонный завод Рифей Бетон-25. Формование и укладка готовой продукции производится вибропрессом Рифей-Буран. Оба эти агрегата могут работать как в ручном, так и в полностью автоматическом режиме.

    СОСТАВ И СХЕМА

    Комплекс включает в себя дозирующие бункера инертного материала, где происходит взвешивание (согласно заданному рецепту) и подача сырья с помощью скипового подъёмника в бетоносмеситель для приготовления заданной смеси. На бетоносмесителе установлены дозатор цемента и воды. Сам бетоносмеситель установлен на Эстакаде. Приготовленная смесь подаётся в бункер вибропресса, где формуются изделия и складируются модулем подачи поддонов в накопительный стеллаж. В базовом комплекте поставки так же поставляется шнековый конвейер, для подачи цемента. Силос цемента – опция.

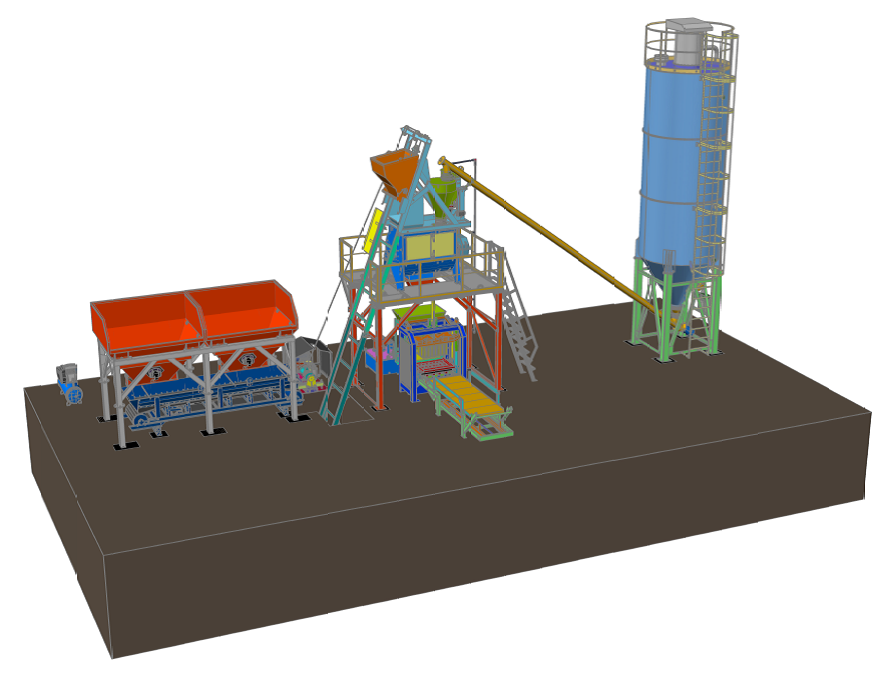

    Схема Рифей-Эстакада
    Название & Состав
    Цена
    Вибропресс Рифей-Буран
    Вибропресс Рифей-Буран

    1. Формующий блок Рифей Буран
    2. Модуль загрузки смеси
    3. Модуль подачи поддонов
    4. Маслостанция
    5. Автоматический пульт управления
    6. Пуансон-матрица (1 шт, стоимостью 140 т.руб.)
    7. Стеллаж (1 шт)
    8. Траверса съёма стеллажей
    9. Поддон технологический (12 шт)
    2 720 000 руб.
    с учетом НДС 20%
    Рифей-Бетон-25
    Рифей-Бетон-25

    1. Бетоносмеситель СГ 750-С
    2. Подъемник скиповый ПС-600 (привод - лебедка)
    3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5мкаждый)
    4. Цементный дозатор ДЦ-200
    5. Водный дозатор ДВ-150
    6. Пульт управления системой ПУ-А
    7. Конвейер шнековый КВ-6 метров. Доп. опция в подарок!
    8. Эстакада
    9. Компрессор Abac 5900B/200 СТ 5,5
    10. Монтажно-сборочный комплект метизов
    11. Паспорт. Руководство по эксплуатации.

    2 860 000 руб.
    с учетом НДС 20%
    Сборочный комплект и документация
    Сборочный комплект и документация

    1. Паспорт. Руководство по эксплуатации
    2. Метизы для сборки
    3. Комплект ЗИП

    Комплект поставки

    Базовый комплект поставки
    Название & Состав
    Цена
    Модуль цветного слоя
    Модуль цветного слоя

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    211 000 руб.
    с учетом НДС 20%
    Пульт ПУ-МА
    Пульт ПУ-МА

    Пульт с системой автоматического управления ПУ-МА обеспечит работу бетонного завода в автоматическом режиме.

    Используется контроллер OMRON

    Пульт ПУ-МА имеет ряд дополнительных преимуществ, например:

    -сенсорная панель управления;

    -интуитивно понятное управление;

    -учет расхода материалов и произведенной продукции;

    -возможность сохранения рецептур бетона

    -режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

    Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

    344 000 руб.
    с учетом НДС 20%
    Пульт ПУ-3.0
    Пульт ПУ-3.0

    Пылевлагозащищеный корпус пульта управления и силового щита;

    Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

    Сенсорная панель оператора Weintek;

    Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
    Степень защиты пульта управления IP54;

    Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

    Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

    Руководство по эксплуатации.

    392 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-2
    Растариватель цемента РЦ-2

    1. Рама
    2. Бункер с инспекционным люком
    3. Система ножей для вспарывания биг-бега
    4. Защитная решетка
    5. Виброопоры - 8 штук
    6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
    7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
    8. Пульт управления тельфером
    9. Траверса для захвата мешков
    10. Паспорт на растариватель

    281 000 руб.
    с учетом НДС 20%
    Силос цемента СЦ-26
    Силос цемента СЦ-26

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. ручная поворотная заслонка

    6. вибратор для сводообрушения

    7. руководство по эксплуатации

    315 000 руб.
    с учетом НДС 20%
    Дозатор хим добавок ДП-60
    Дозатор хим добавок ДП-60

    1. Металлический шкаф
    2. Электронное табло
    3. Электронасос
    4. Силовая пускозащитная аппаратура
    5. Преобразователь расхода и трубопроводная арматура
    6. Руководство по эксплуатации

    77 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-28
    Дозатор заполнителя ДЗ-28

    1) Четыре бункера по 7 куб. метров каждый

    2) рама

    3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

    4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

    5) вибраторы - 4 шт

    6) тензодатчики - 8 шт

    7) паспорт, руководство по эксплуатации

    1 260 000 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

    от 280 руб.
    с учетом НДС 20%
    Рифей-Колун-М
    Рифей-Колун-М

    1. Пресс
    2. Установка насосная
    3. РВД
    4. Электрокабели
    5. Руководство по эксплуатации

    260 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-1
    Растариватель цемента РЦ-1

    1. Растариватель
    2. Опорная рама
    3. Ножи
    4. Руководство по эксплуатации

    65 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.

    Технические характеристики

    Производительность комплекса при изготовлении:
    камней пустотелых 390х190х188 мм - 600 шт./час
    камней перегородочных 120мм - 900 шт./час
    камней бортовых БР 78.30.15 - 80 шт./час
    плитки тротуарной “прямоугольная”, 200х100 мм - 2 800 шт./час (56 м2)

    Размеры поддона для формования 1150х600х40 мм
    Размеры зоны формования на поддоне 1000х500 мм
    Продолжительность одного цикла формования 30-45 сек
    Высота формуемых изделий 50-230 мм
    Смеситель СГ-550-С, объем бетоносмесителя по загрузке 0,55 м³
    Количество бункеров для заполнителя - 2 шт.
    Объем бункеров для заполнителя общий - 15 м³

    Максимальная доза взвешивания, кг:
    -дозатор заполнителя - 1500
    -дозатор цемента - 200
    -дозатор воды - 150

    Установленная мощность - 48,5 кВт
    Режим работы – автоматический/автоматический
    Обслуживающий персонал – 1-4
    Условия эксплуатации при температуре окружающей среды +5...+45

    Габаритные размеры:
    Длина (без учета силоса) - 11 400 мм
    Ширина – 4 800 мм
    Высота (без силоса) – 7 000 мм
    Масса (без силоса) – 12 800 кг

    Привод затвора пневматический
    Компрессор СБ4/Ф-270 LB50 «Remeza»
    Пневматика Camozzi
    Весовая система дозирования тензодатчики CAS
    Точность дозирования ±2%
    Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ. Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
    Вредные выбросы - отсутствуют.

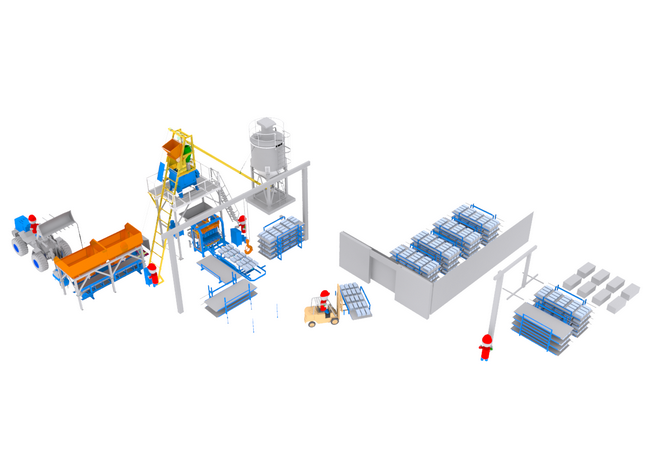

    Организация производства Рифей-Эстакада

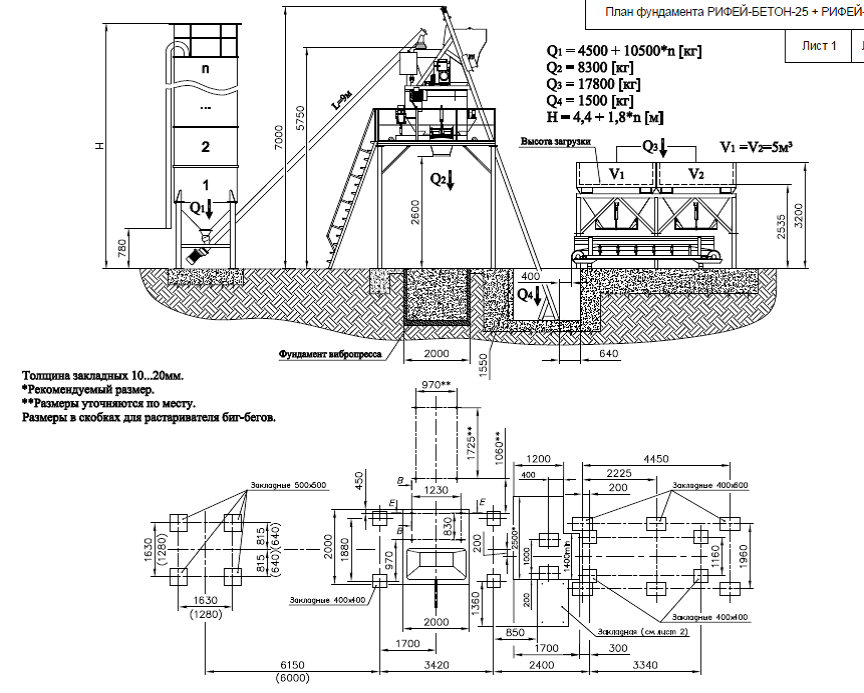

    План фундамента

    План фундамента Рифей-Эстакада
