Линия Рифей-Буран-5.0-750

3 740 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 600 шт/час
Плитка тротуарная 200х100 мм кв. м: 56 м/час
Камень бордюрный 1000×300×150 мм: 100 шт/час

Технические характеристики:

Установленная мощность: 36,2 кВт
Масса: 9 300 кг
Длина: 10.2 м
Ширина: 7.5 м
Высота: 3 м
Режим работы: Автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1. Защита от «Человеческого фактора»;
2. Высокое качество продукции за счет применения «ударной вибрации»;
3. Низкая себестоимость выпускаемой продукции;
4. Самый популярный станок для выпуска дорожных бордюров ГОСТ;
5. Лидер продаж с 2009 года в сегменте высокопроизводительных станков.

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

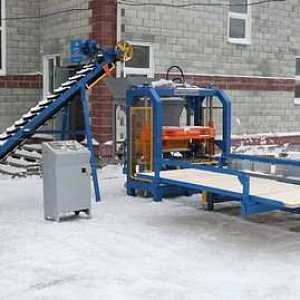

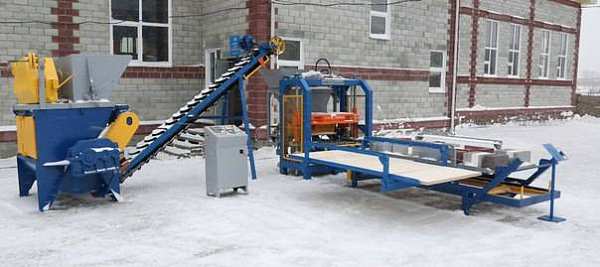

    Линия под ключ для производства бордюр, плитки, блоков и пр.
    Комплекс для изготовления строительных изделий Рифей-Буран-7,0-750 (где 7,0-конвейер ленточный, длиной 7 метров; 750-бетоносмеситель горизонтальный одновальный, объемом 750 литров)-предназначен для выпуска строительных изделий таких как: стеновые камни, облицовочные камни, тротуарная плитка,кирпич, бордюрные камни и элементы благоустройства, с помощью метода вибропрессования бетонных смесей. <br>
    Данная линия оснащена специальным модулем управления, благодаря которому вибропресс "Рифей-Буран" работает в автоматическом режиме, что способствует более высокой производительности, исключению человеческих ошибок, повышается качественный уровень производства строительных материалов. <br>
    Функционально весь комплекс (рисунок 1) состоит из следующих частей: <br>
    <ul>
        <li> Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды. </li>
        <li> Смеситель 2. Предназначен для смешивания компонентов смеси. </li>

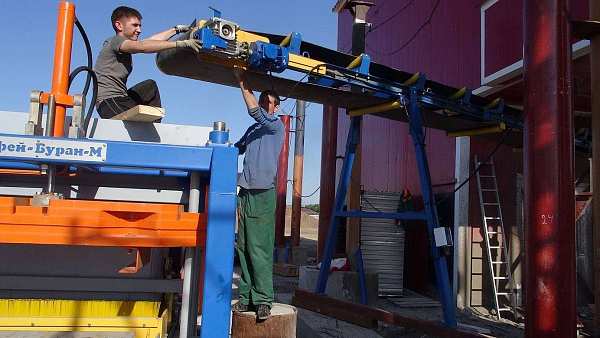

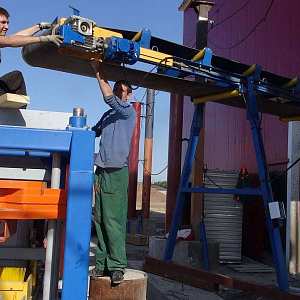

        <li> Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси. </li>
        <li> Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибропресса. </li>

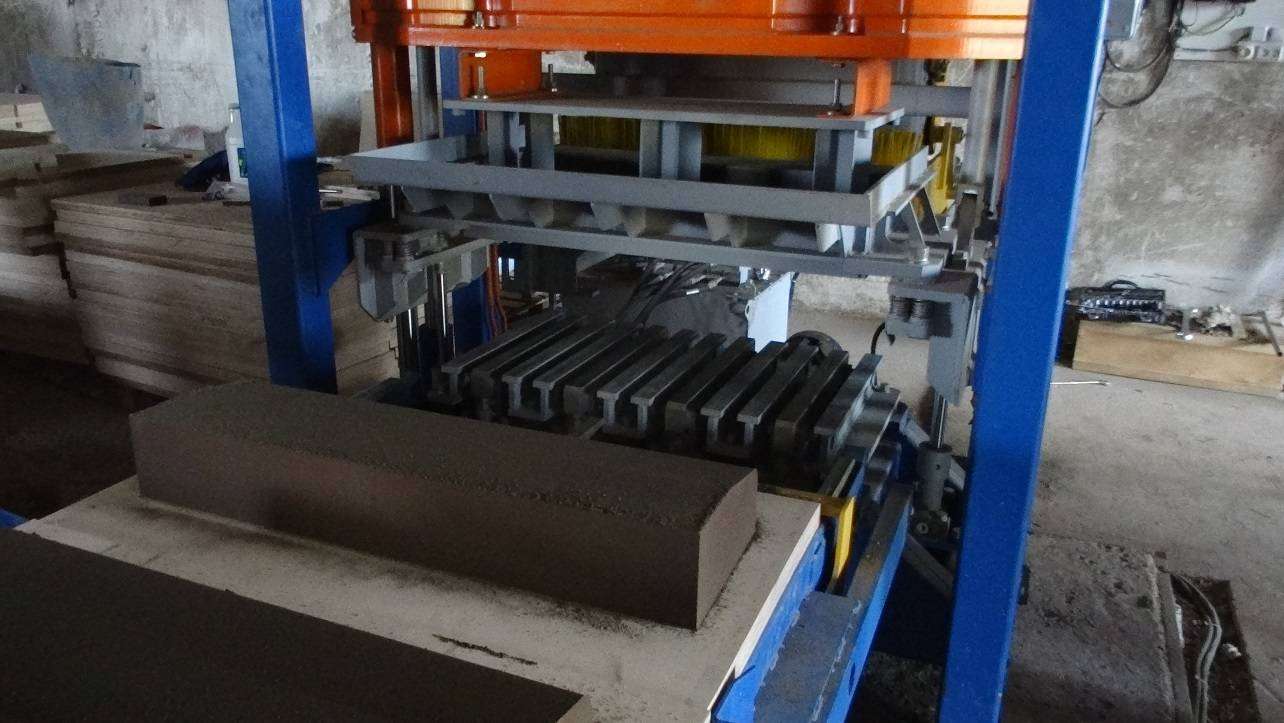

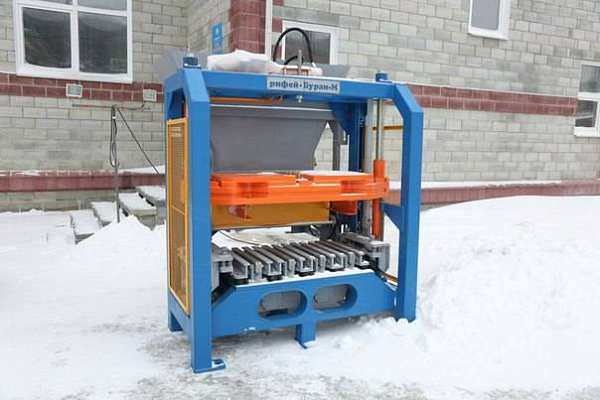

        <li> Вибропресс 5. Предназначен для формования бетонных изделий на поддоне. </li>
        <li> Поддоны 6. Предназначены для формования и транспортирования бетонных изделий </li>
        <li> Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе. </li>

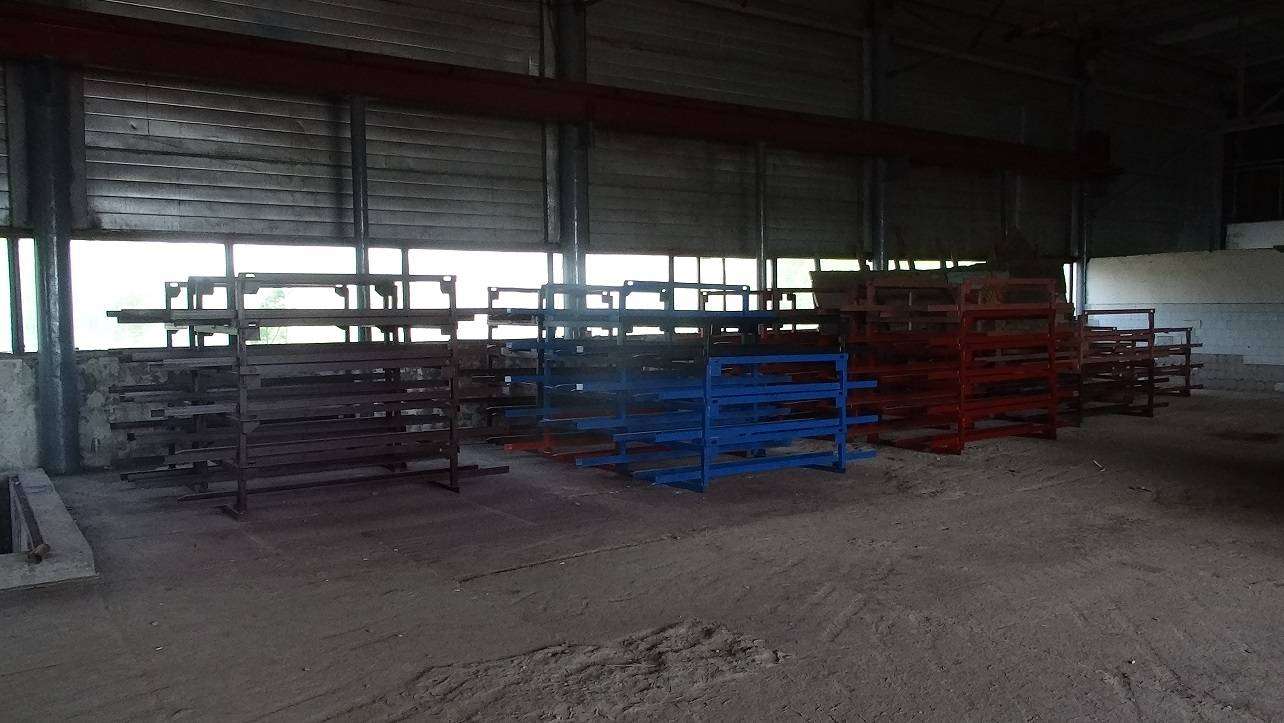

        <li> Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру. </li>

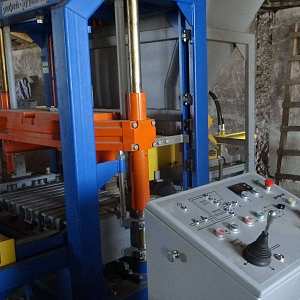

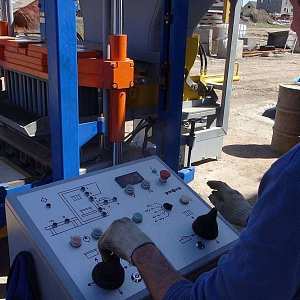

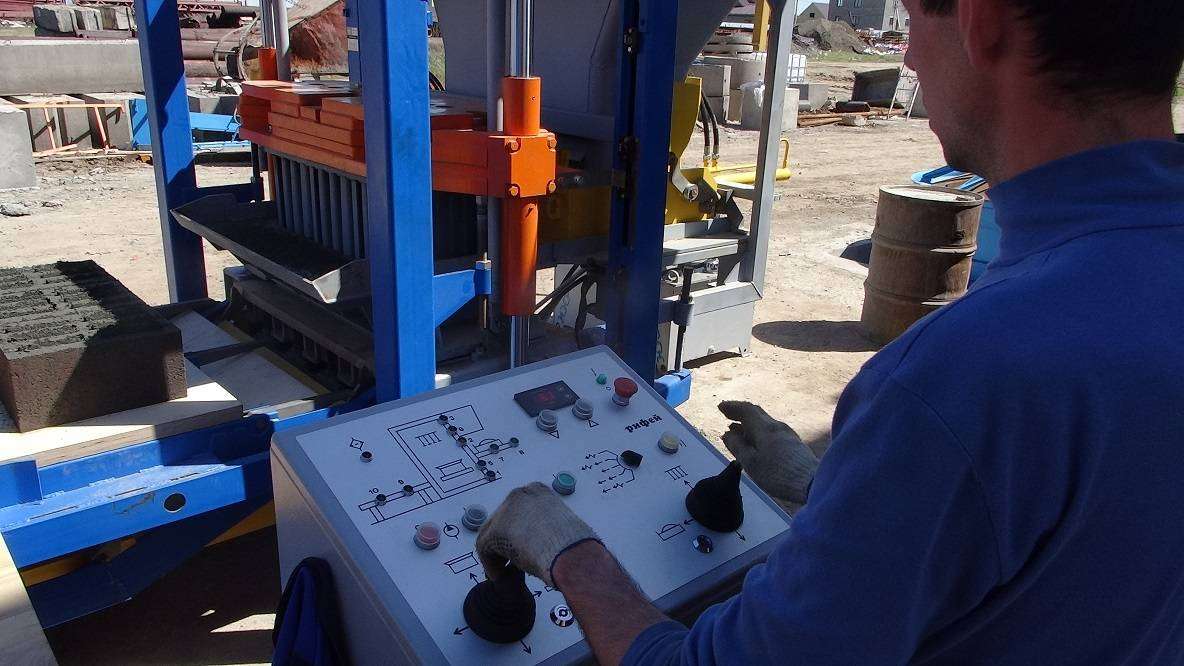

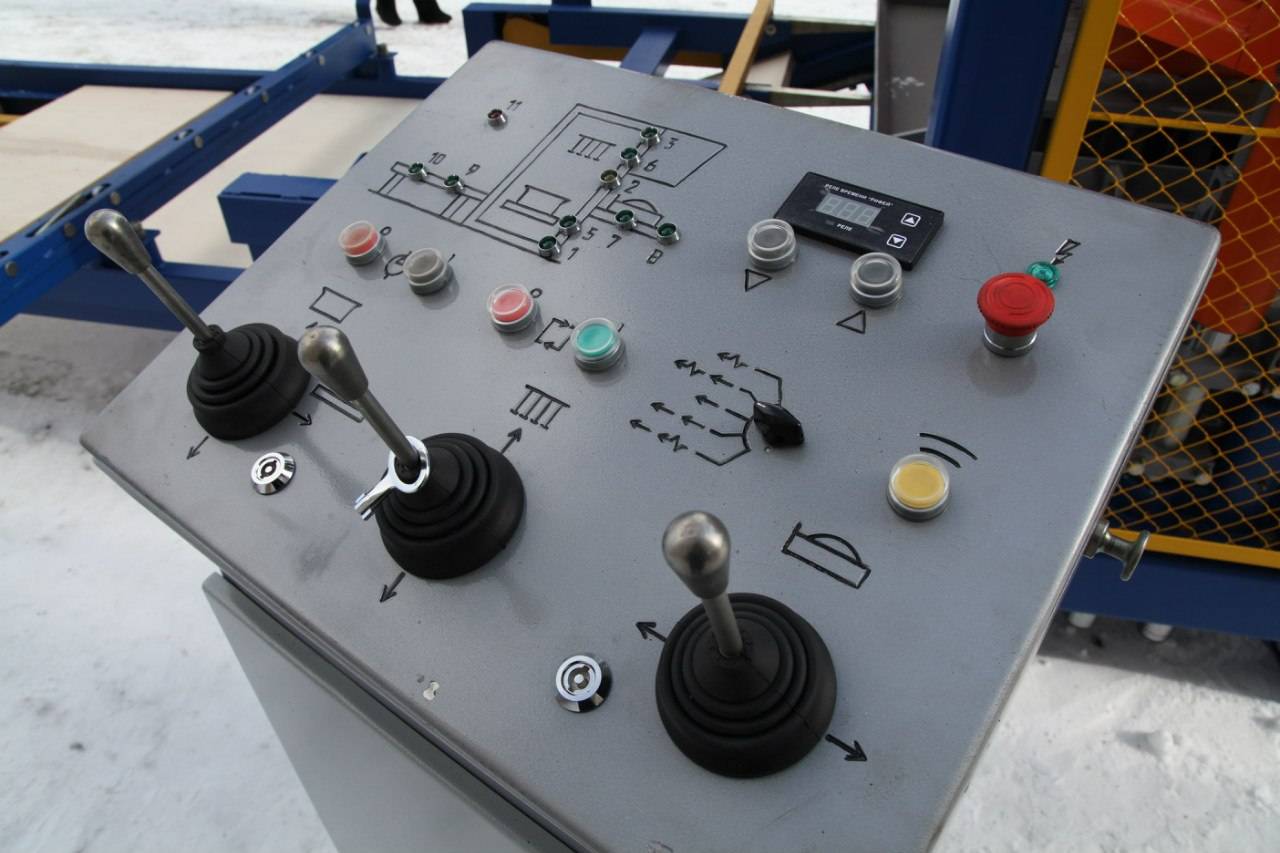

        <li> Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной. </li>

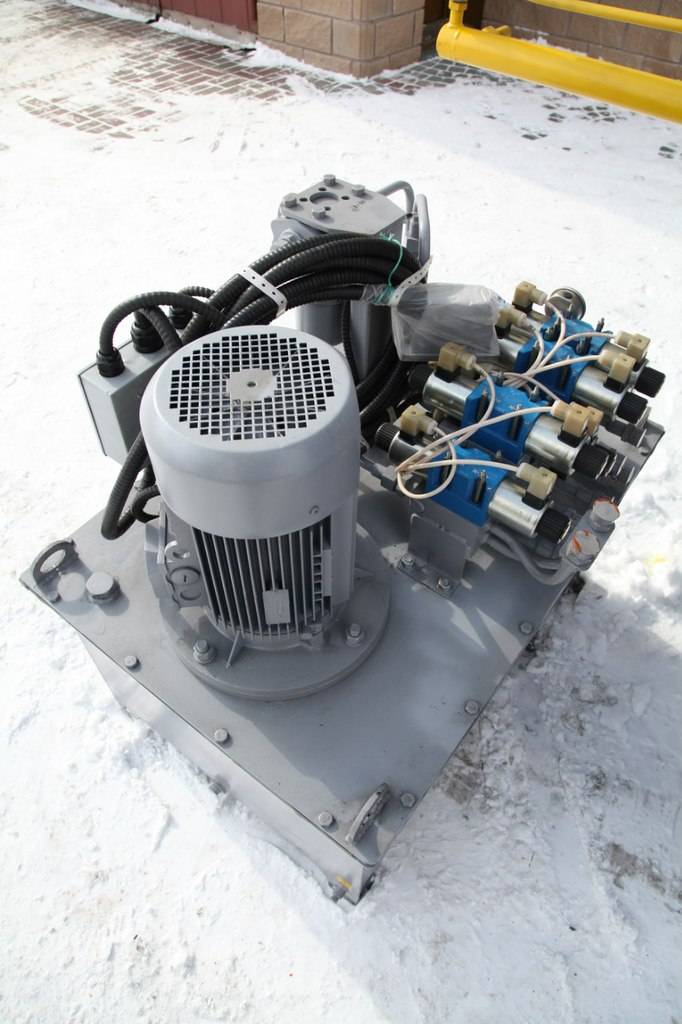

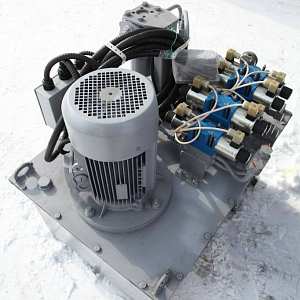

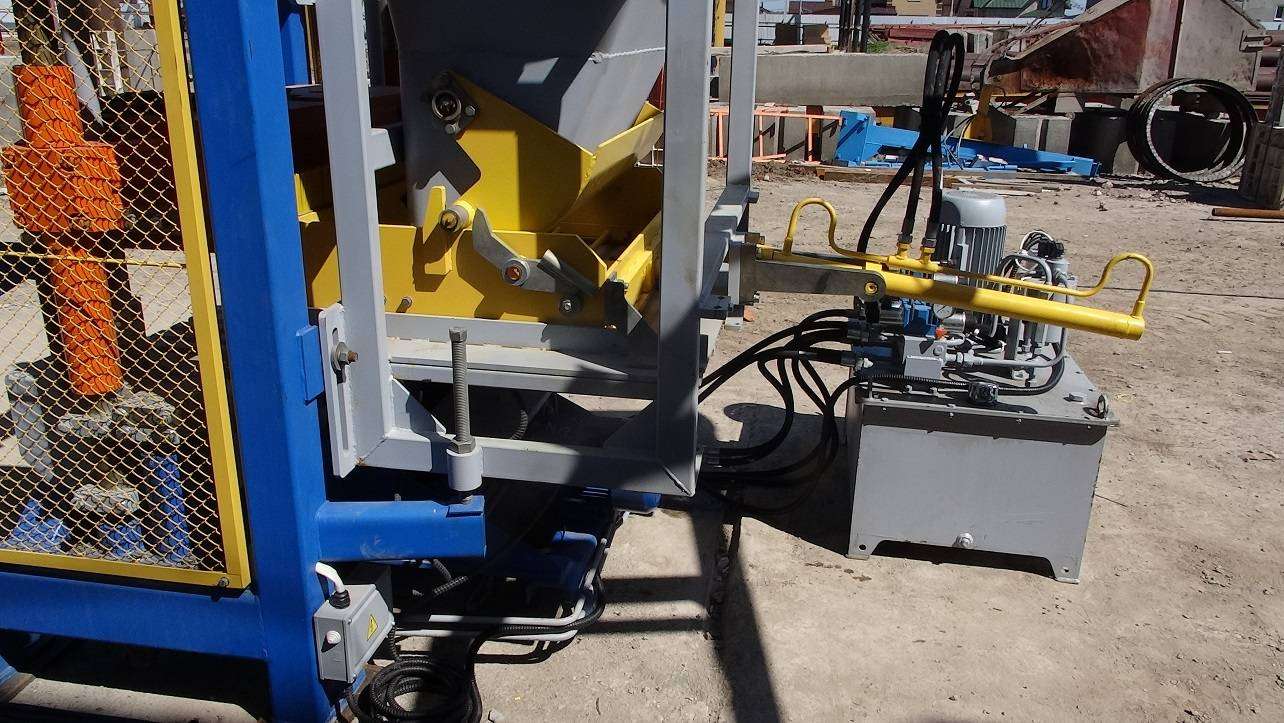

        <li> Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.</li>
    </ul>
    <img width="556" alt="Схема вибропресса Рифей-Буран" src="/upload/img/Схема.png" height="615" title="Схема вибропресса Рифей-Буран"><br>

    Название & Состав
    Цена

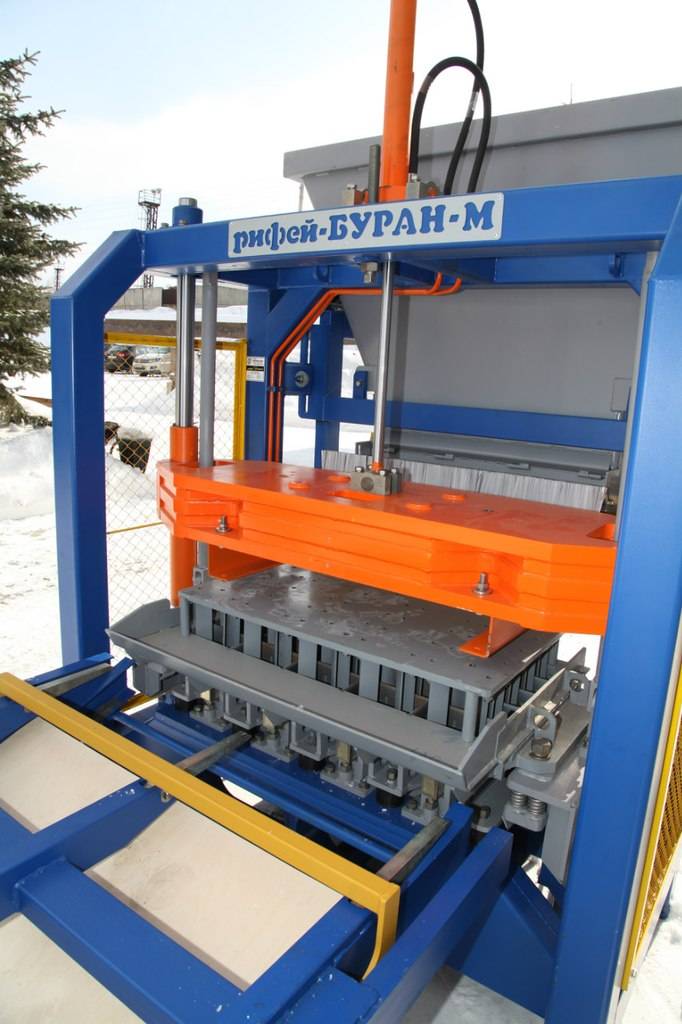

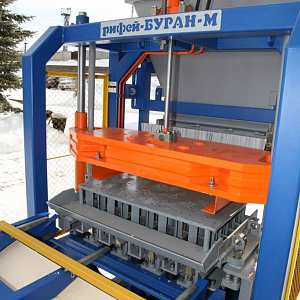

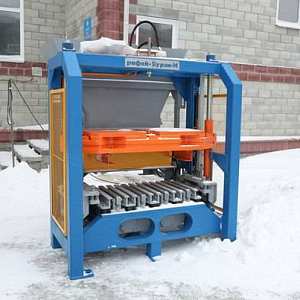

    Вибропресс Рифей-Буран
    Вибропресс Рифей-Буран

    1. Формующий блок Рифей Буран
    2. Модуль загрузки смеси
    3. Модуль подачи поддонов
    4. Маслостанция
    5. Автоматический пульт управления

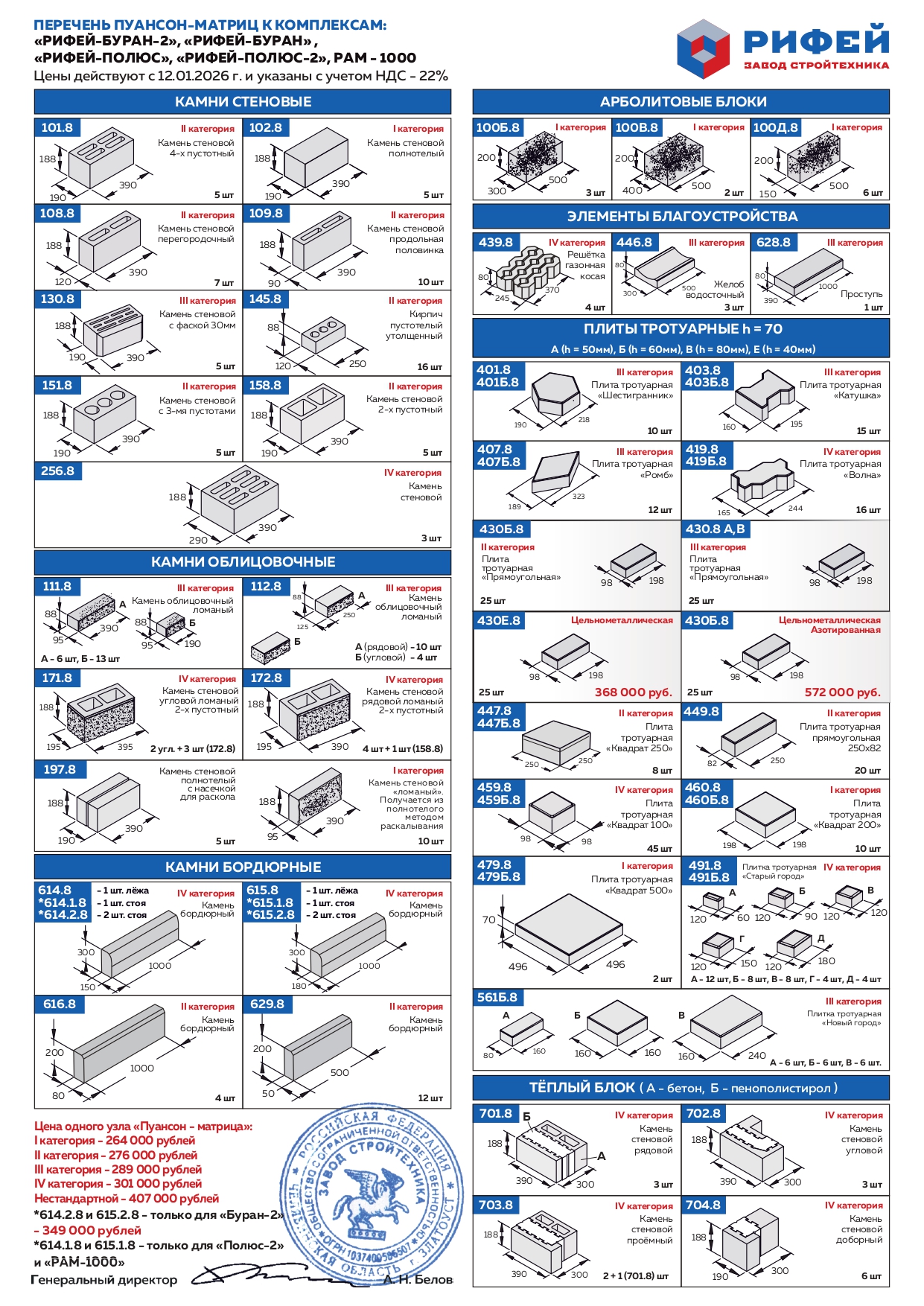

    6. Пуансон-матрица (1 шт, стоимостью 140 т.руб.)
    7. Стеллаж (1 шт)
    8. Траверса съёма стеллажей
    9. Поддон технологический (12 шт)
    2 720 000 руб.
    с учетом НДС 20%

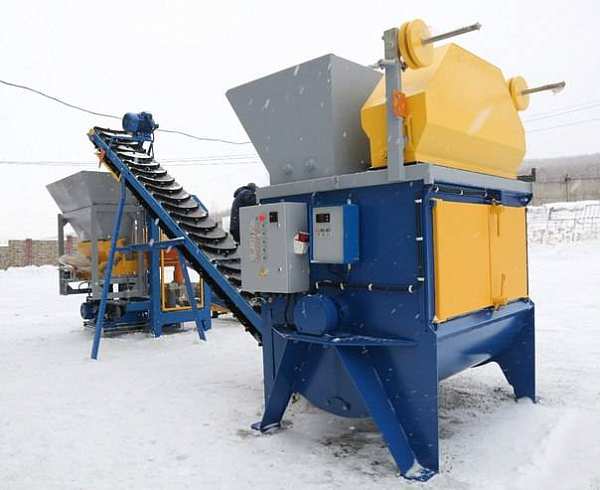

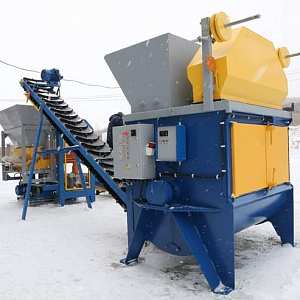

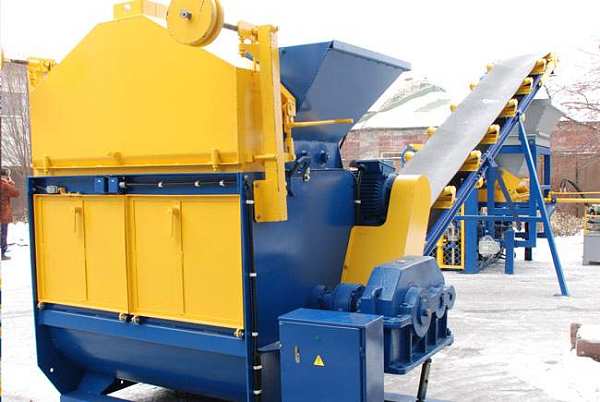

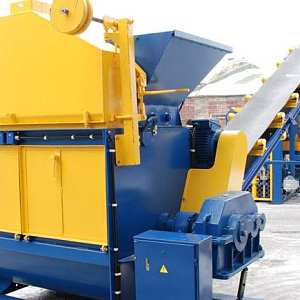

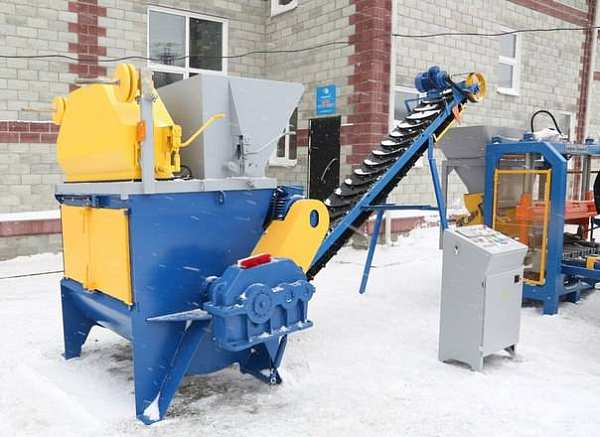

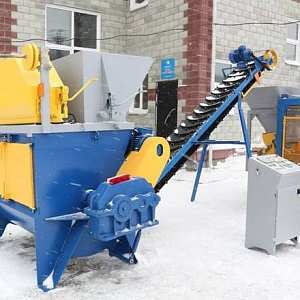

    Бетоносмеситель СГ-750
    Бетоносмеситель СГ-750

    1. Одновальный горизонтальный смеситель СГ-750 (объем 750 литров)
    2. Защита смесителя (установлена в смесителе)
    3. Чугунные сменные лопатки (установлены на водило)
    4. Блок дозаторов объемно-весовой
    5. Дозатор цемента - весовой (до 500 кг)
    6. Дозатор заполнителя - объемный (до 750 литров)
    7. Проточный дозатор воды
    8. Пульт управления
    9. Руководство по эксплуатации

    815 000 руб.
    с учетом НДС 20%
    Конвейер ленточный КЛ-500-5,0
    Конвейер ленточный КЛ-500-5,0

    1. Конвейер ленточный (длиной 5 метров)
    2. Кронштейн
    3. Электрокабели
    4. Руководство по эксплуатации

    205 000 руб.
    с учетом НДС 20%
    Сборочный комплект и документация
    Сборочный комплект и документация

    1. Паспорт. Руководство по эксплуатации
    2. Метизы для сборки
    3. Комплект ЗИП

    Комплект поставки

    Базовый комплект поставки
    Название & Состав
    Цена
    Модуль цветного слоя
    Модуль цветного слоя

    1. Модуль цветного слоя
    2. Пульт управления
    3. Комплект сборочно монтажный
    4. Руководство по эксплуатации

    211 000 руб.
    с учетом НДС 20%
    Подъёмник (Снижатель) бесстеллажный
    Подъёмник (Снижатель) бесстеллажный

    1. Модуль загрузки поддонов в подъемник

    2. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

    3. Пульт управления (опция)

    4. Установка насосная/маслостанция (опция)
    от 440 000 руб.
    с учетом НДС 20%
    Силос цемента СЦ-26
    Силос цемента СЦ-26

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. ручная поворотная заслонка

    6. вибратор для сводообрушения

    7. руководство по эксплуатации

    315 000 руб.
    с учетом НДС 20%
    Конвейер винтовой КВ-6
    Конвейер винтовой КВ-6

    1. Секция приводная
    2. Шнек 6 метров (2 секции по 3 метра каждая)
    3. Патрубок выходной
    4. Кожух
    5. Руководство по эксплуатации

    215 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-15
    Дозатор заполнителя ДЗ-15

    1. Два бункера по 7,5 куб. метров каждый
    2. Рама
    3.Взвешивающий ленточный транспортер, установленный на 4 тензометрических датчиках
    4. Пневмооборудование (пневмораспределитель - 2 шт, блок подготовки воздуха, клапан быстрого выхлопа - 2 шт, манометр, пневмоцилиндр - 2 шт)
    5. Вибраторы - 2 шт
    6. Тензодатчики - 4 шт
    7. Паспорт, руководство по эксплуатации

    843 000 руб.
    с учетом НДС 20%
    Поддоны фанерные
    Поддоны фанерные

    Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

    Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

    Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

    Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

    от 280 руб.
    с учетом НДС 20%
    Рифей-Колун-М
    Рифей-Колун-М

    1. Пресс
    2. Установка насосная
    3. РВД
    4. Электрокабели
    5. Руководство по эксплуатации

    260 000 руб.
    с учетом НДС 20%
    Дозатор весовой БД-750-Вес
    Дозатор весовой БД-750-Вес

    1. Блок дозаторов
    2. Отсек заполнителя
    3. Отсек цемента
    4. Тензодатчики
    5. Дозатор воды проточный
    6. Пульт управления
    7. Руководство по эксплуатации

    250 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    .

    Технические характеристики

    Продолжительность одного цикла формования 25-40 сек
    Высота формуемых изделий 40-250 мм

    Производительность комплекса при изготовлении, шт./час:
    камней пустотелых 390х190х188 мм - 600
    камней перегородочных 390х190х120мм - 900
    камней бортовых БР 100.30.15 - 80
    плитки тротуарной “прямоугольная”, 200х100 мм (м2) - 2800(56)

    Размеры поддона для формования 1150х600х40 мм
    Размеры зоны формования на поддоне 1000х500 мм
    Обслуживающий персонал 3-4 чел
    Потребляемая электроэнергия:
     Напряжение 380±10% В
     Частота 50 Гц
    Установленная мощность 36,2 кВт
    Расход воды 50 л/мин
    Давление в водопроводной сети 0,3-0,66 Мпа

    Габаритные размеры комплекса, мм:
     Длина - 10200
     Ширина - 7500
     Высота - 3000
    Масса комплекса 9300 кг

    Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90).

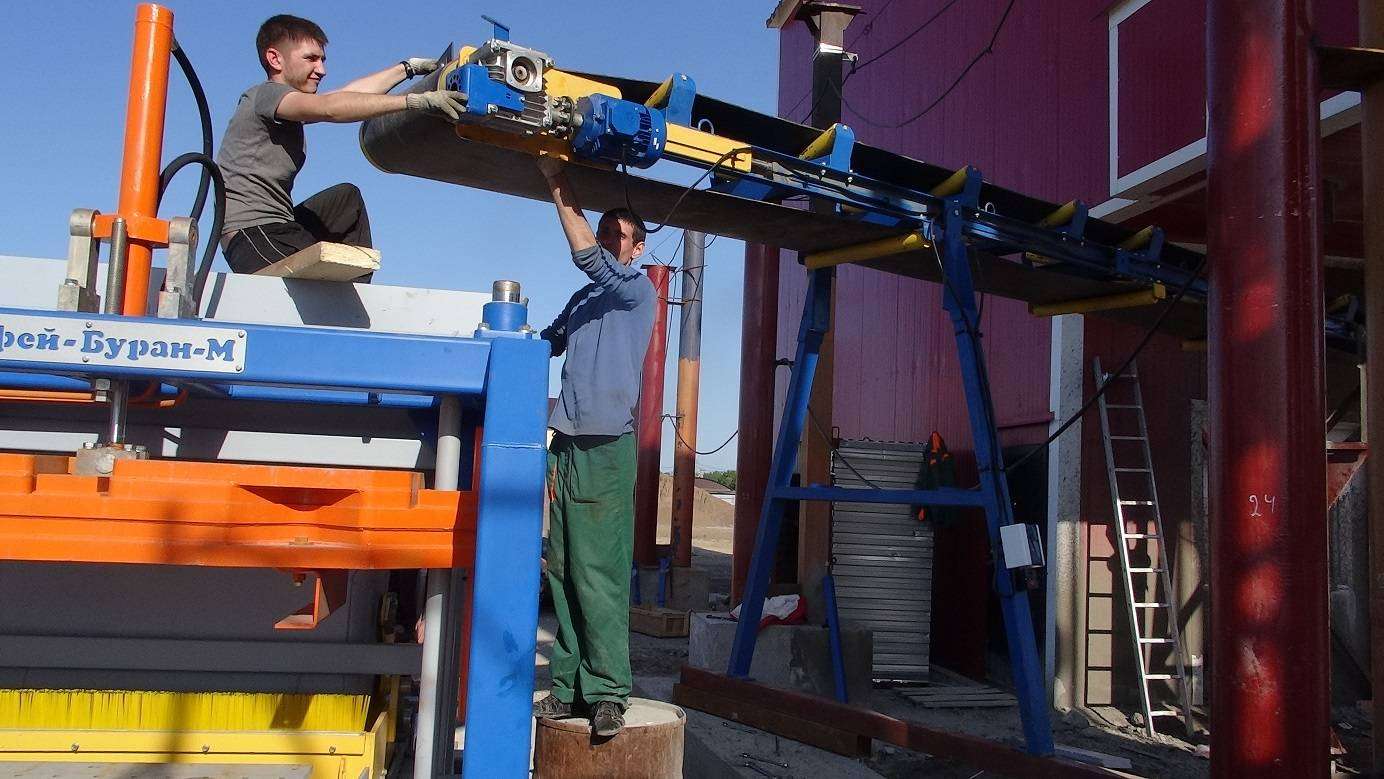

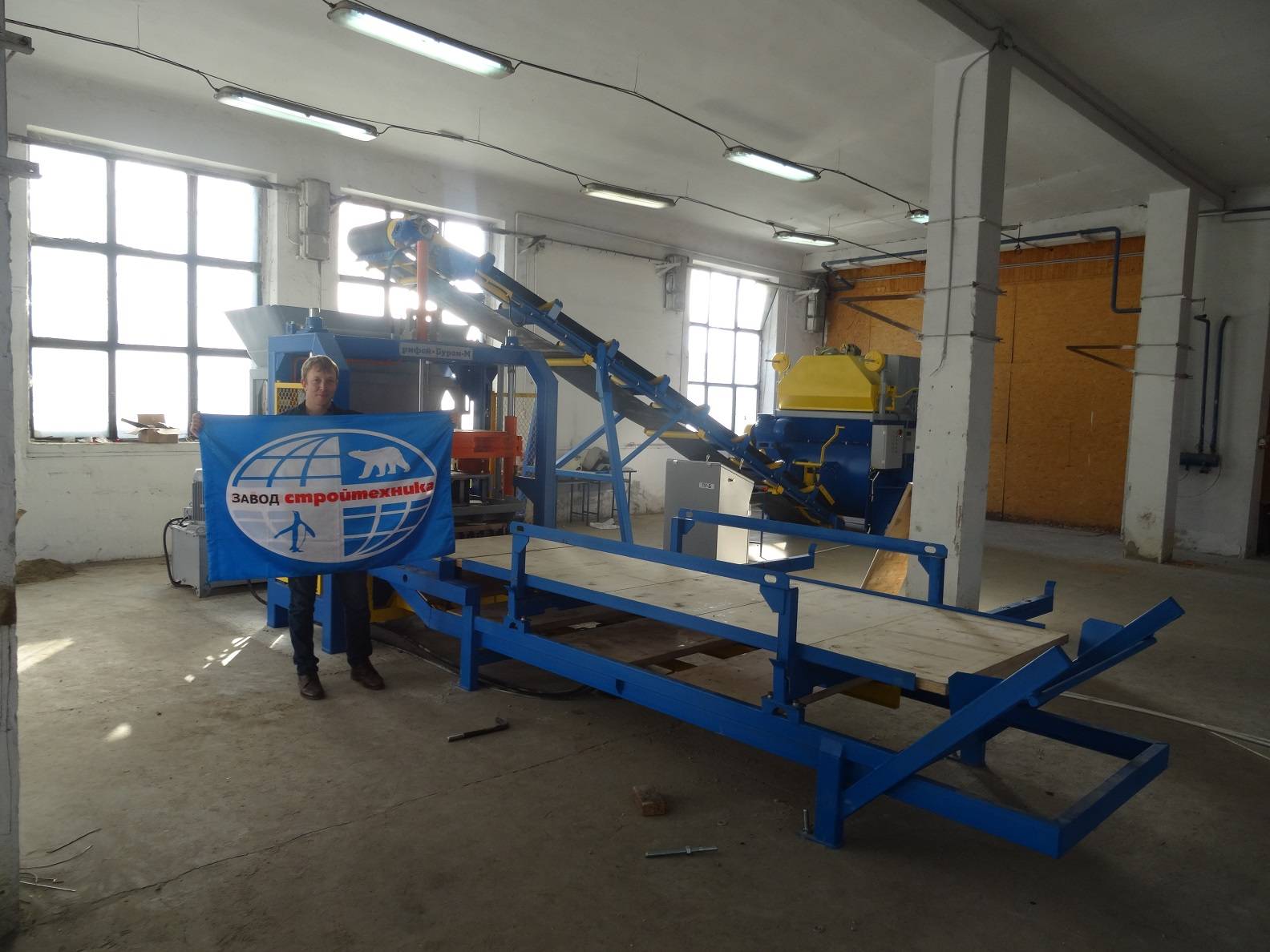

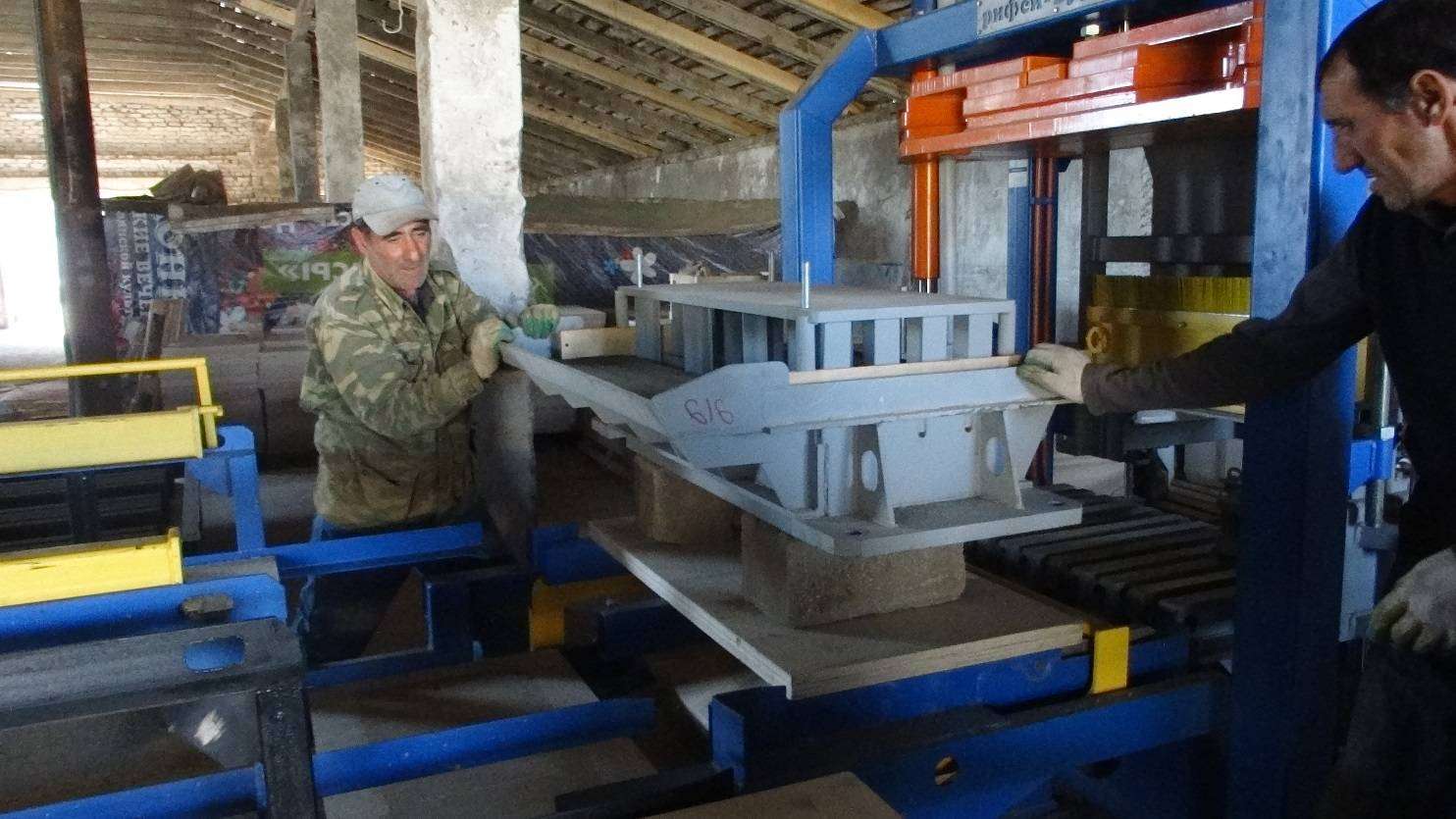

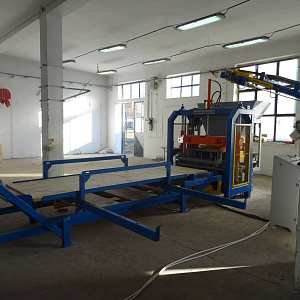

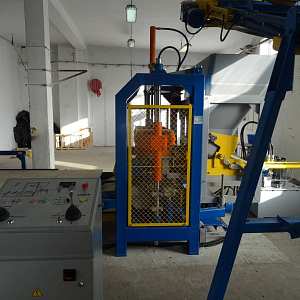

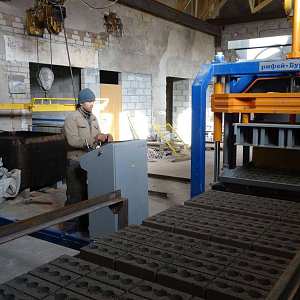

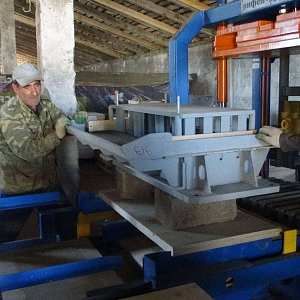

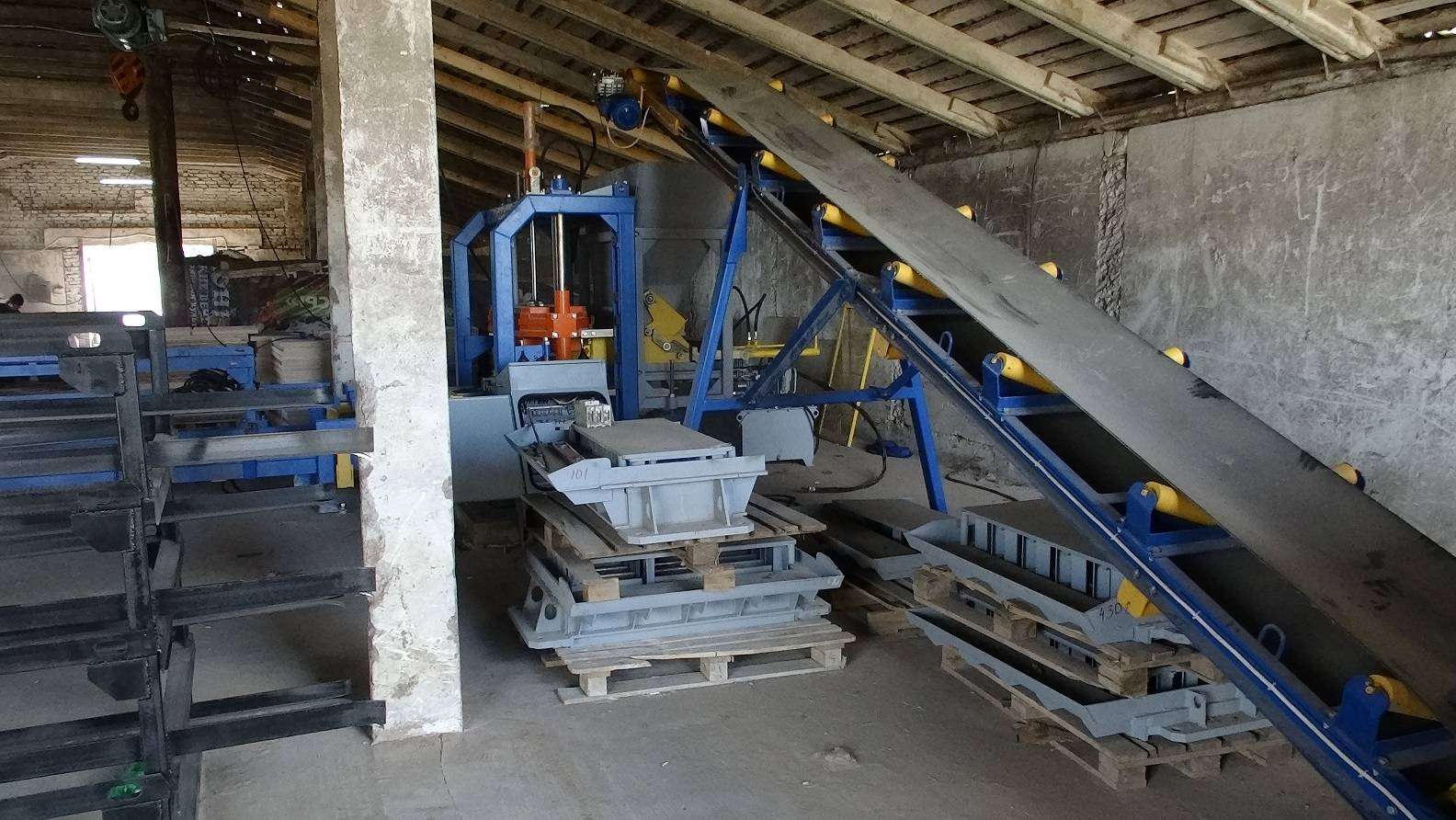

    Организация производства вибропресса Рифей-Буран

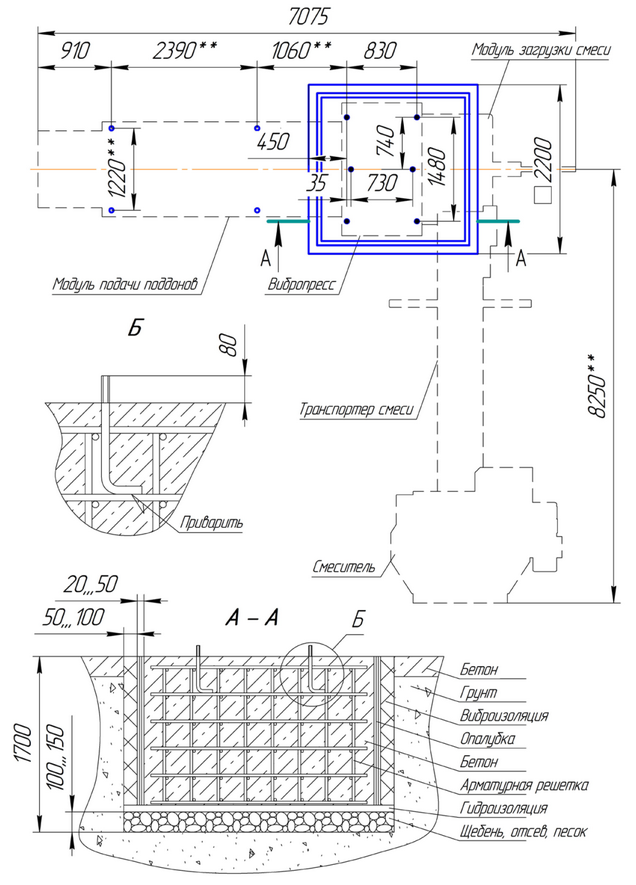

    План фундамента

    План фундамента Рифей-Буран
