Бетонный завод РИФЕЙ-СКИП-15

2 640 000 руб. с учетом НДС 20%

Товарный бетон: до 15 м3 бетона в час

Технические характеристики:

Установленная мощность: 31,5 кВт
Масса: 8000 кг
Длина: 16,8 м
Ширина: 4,4м
Высота: 8 м
Режим работы: автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1. Большой запас прочности металлоконструкции;
2. Высокая точность дозирования компонентов, погрешность ±1%;
3. Удобство обслуживания бетоносмесителя, без демонтажа дозаторов;
4. Шнековый транспортер КВ-6 в комплекте;
5. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

    Производительность 15 м3/час. Автоматический режим.
    Бетонный завод РИФЕЙ-БЕТОН-15 (далее РБ-15) предназначен для приготовления подвижных и жестких бетонных смесей, строительных растворов, и загрузки их в автобетоновоз. Производительность по уплотненному бетону до 15 м³/час (при непрерывном автоматическом режиме работы, при максимальной массе связующего 150 кг на 1 м³ бетона, при обеспечении расхода воды не менее 260 л/мин). РБ-15 может эксплуатироваться в закрытых помещениях или под навесом, при темпера- туре окружающего воздуха от +5º С до +45º С. Минимальная высота помещения или навеса – 8 м. Место установки БЗ должно быть оборудовано сетью трехфазного тока с заземленной нейтралью и иметь грузоподъемное средство для монтажа, обслуживания и ремонта грузоподъемностью не менее 3 тонн.

    СОСТАВ И СХЕМА

    Бетонный завод состоит из смесителя 1, установленного на эстакаде 2. Рядом с эстакадой установлен дозатор заполнителя 3, скип 4, силос 5 (опция) или растариватель (опция), конвейер винтовой 6. Дозатор цемента 7 и дозатор воды 8 установлены на верхней секции скипа, над смесителем. Пульт управления заводом 9 установлен напротив нижней секции скипа. Компрессор 10 может быть установлен в любом удобном для потребителя месте. Лебёдочный привод скипа 11 закреплён на фундаменте около эстакады.
    Схема бетонного завода Рифей-Бетон-15.

    Комплект поставки

    1. СГ-550-С, Бетоносмеситель одновальный, объем 550 литров

    2. ДЗ-15 (2 бункера по 7,5м3), Дозаторы заполнителя материалов

    3. ПС-500, Подъемник скиповый, объем 500 литров

    4. ДЦ-150, Дозатор цемента, объем 150 литров

    5. ДВ-100, Дозатор воды, объем 100 литров

    6. ПУ-А, Пульт управления c автоматическим режимом работы

    7. Э-1, Эстакада

    8. КВ-6, Конвейер винтовой, длина 6м - Доп. опция в подарок!

    9. Пневмооборудование, Компрессор С416М

    10. ЗИП ящик ( болты, стяжки, трубопроводы и пр.)

    11. Руководство по эксплуатации. Паспорт

    Название & Состав
    Цена
    Силос цемента СЦ-26
    Силос цемента СЦ-26

    1. цементная банка

    2. лестница с ограждением

    3. ограждение верхней площадки

    4. труба для закачивания цемента

    5. ручная поворотная заслонка

    6. вибратор для сводообрушения

    7. руководство по эксплуатации

    315 000 руб.
    с учетом НДС 20%
    Растариватель цемента РЦ-1
    Растариватель цемента РЦ-1

    1. Растариватель
    2. Опорная рама
    3. Ножи
    4. Руководство по эксплуатации

    65 000 руб.
    с учетом НДС 20%
    Дозатор хим добавок ДП-60
    Дозатор хим добавок ДП-60

    1. Металлический шкаф
    2. Электронное табло
    3. Электронасос
    4. Силовая пускозащитная аппаратура
    5. Преобразователь расхода и трубопроводная арматура
    6. Руководство по эксплуатации

    77 000 руб.
    с учетом НДС 20%
    Пульт ПУ-МА
    Пульт ПУ-МА

    Пульт с системой автоматического управления ПУ-МА обеспечит работу бетонного завода в автоматическом режиме.

    Используется контроллер OMRON

    Пульт ПУ-МА имеет ряд дополнительных преимуществ, например:

    -сенсорная панель управления;

    -интуитивно понятное управление;

    -учет расхода материалов и произведенной продукции;

    -возможность сохранения рецептур бетона

    -режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.

    Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3

    344 000 руб.
    с учетом НДС 20%
    Пульт ПУ-3.0
    Пульт ПУ-3.0

    Пылевлагозащищеный корпус пульта управления и силового щита;

    Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;

    Сенсорная панель оператора Weintek;

    Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
    Степень защиты пульта управления IP54;

    Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;

    Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;

    Руководство по эксплуатации.

    392 000 руб.
    с учетом НДС 20%
    Кабина оператора РБУ
    101 000 руб.
    с учетом НДС 20%
    Дозатор заполнителя ДЗ-28
    Дозатор заполнителя ДЗ-28

    1) Четыре бункера по 7 куб. метров каждый

    2) рама

    3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

    4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

    5) вибраторы - 4 шт

    6) тензодатчики - 8 шт

    7) паспорт, руководство по эксплуатации

    1 260 000 руб.
    с учетом НДС 20%

    Дополнительные опции

    Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.


    Технические характеристики

    Производительность бетона в час-15 м3

    Количество замесов за 1 час– 40

    Объем камеры бетоносмесителя -550 л

    Количество готового бетона с 1 замеса - 400 л


    Режим работы-автоматический

    Погрешность дозирования - ±2%


    Подача инертных материалов-скиповый подъемник

    Количество бункеров - 2 шт, по 7,5м3 каждый

    Общий объем бункеров - 15 м3

    Подача цемента -конвейер винтовой


    Масса-8000кг

    Высота-8м, Длина-16,8м, Ширина-4,4м


    Требования к электроэнергии:

    Мощность - 38,5 кВт

    Частота - 50 Гц

    Напряжение сети- 380 В

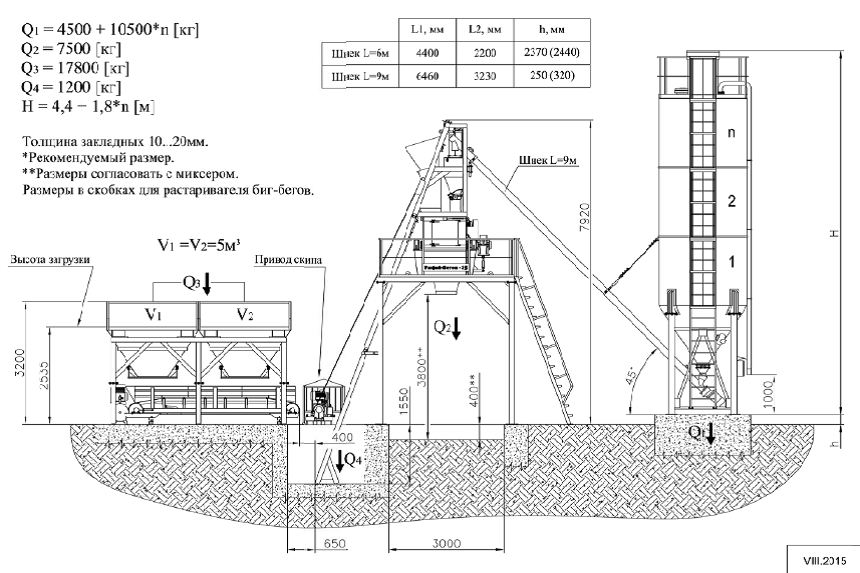

    План фундамента

    План фундамента Рифей-бетон-15
